 КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Ж, КТ315И
Транзисторы кремниевые эпитаксиально-планарные n-p-n усилительные высокочастотные
маломощные.
Предназначены для работы в схемах усилителей высокой, промежуточной и низкой частоты.

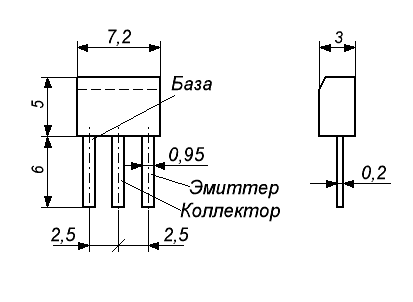

Выпускаются в пластмассовом корпусе с гибкими выводами.
Обозначение типа приводится на корпусе.
 или
Масса транзистора не более 0,18 г.
Электрические параметры |
| Граничное напряжение при IЭ = 5 мА не менее: |
| КТ315А, КТ315Б, КТ315Ж | 15 В |
| КТ315В, КТ315Д, КТ315И | 30 В |
| КТ315Г, КТ315Е | 25 В |
|
Напряжение насыщения коллектор-эмиттер при IК = 20 мА, IБ = 2 мА не более:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г | 0,4 В |
| КТ315Д, КТ315Е | 1,0 В |
| КТ315Ж | 0,5 В |
|
Напряжение насыщения база-эмиттер при IК = 20 мА, IБ = 2 мА не более:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г | 1,1 В |
| КТ315Д, КТ315Е | 1,5 В |
| КТ315Ж | 0,9 В |
|
Статический коэффициент передачи тока в схеме с общим эмиттером
при UКЭ = 10 В, IK = 1 мА:
|
| КТ315А, КТ315В, КТ315Д | 20 - 90 |
| КТ315Б, КТ315Г, КТ315Е | 50 - 350 |
| КТ315Ж | 30 - 250 |
| КТ315И | не менее 30 |
|
Постоянная времени цепи обратной связи на высокой частоте
при UКБ = 10 В, IЭ = 5 мА:
|
| КТ315А | 300 нс |
| КТ315Б, КТ315В, КТ315Г | 500 нс |
| КТ315Д, КТ315Е, КТ315Ж | 1000 нс |
|
Емкость коллекторного перехода при UКБ = 10 В, f = 10 МГц не более:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315И | 7 пФ |
| КТ315Ж | 10 пФ |
|
Модуль коэффициента передачи тока при UКБ = 10 В, f = 100 МГц, IК = 1 мА не менее:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315И | 2,5 |
| КТ315Ж | 1,5 |
| Входное сопротивление при UКЭ = 10 В, IК = 1 мА не менее |
40 Ом |
| Выходная проводимость при UКЭ = 10 В, IК = 1 мА | 0,3 мкСм |
| Обратный ток коллектора при UКБ = 10 В не более | 1 мкА |
| Обратный ток коллектора при RБЭ = 10 кОм, UКЭ = UКЭмакс не более:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е | 1 мкА |
| КТ315Ж | 10 мкА |
| КТ315И | 100 мкА |
|
Обратный ток эмиттера при UБЭ = 5 В:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Ж | 30 мкА |
| КТ315И | 50 мкА |
| Предельные эксплуатационные данные |
|
Постоянное напряжение коллектор-эмиттер при RБЭ = 10 кОм, Tк 213...373 К:
|
| КТ315А | 25 В |
| КТ315Б | 20 В |
| КТ315В, КТ315Д | 40 В |
| КТ315Г, КТ315Е | 35 В |
| КТ315Ж | 15 В |
| КТ315И | 60 В |
| Постоянное напряжение база-эмиттер при Tк 213...373 К | 6 В |
|
Постоянный ток коллектора при Tк 233...373 К:
|
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е | 100 мА |
| КТ315Ж, КТ315И | 50 мА |
| Постоянная рассеиваемая мощность коллектора при Tк 213...298 К: |
| КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е | 150 мВт |
| КТ315Ж, КТ315И | 100 мВт |
| Температура перехода | 393 К |
| Температура окружающей среды | от 213 до 373 К |
| |
|
