Силовые кремниевые резисторы таблеточной конструкции РК223, РК233, РК243, РК253, РК273

Фотография мощных кремниевые резисторы таблеточной конструкции РК223, РК233, РК243, РК253, РК273.
Особенности:

1. Конструкция и технология изготовления кремниевой структуры резистора запатентованы.
2. Таблеточная конструкция позволяет:
-   минимизировать паразитную индуктивность (<3nH);
-   использовать единую систему охлаждения при монтаже с таблеточными полупроводниковыми приборами (диодами, тиристорами, GTO и IGBT);
-   повысить надежность и уменьшить размеры мощных высокочастотных генераторов, драйверов и др.;
-   увеличить удельную мощность (свыше 10 Вт/см3), что в 5÷6 раз выше, чем у обычных резисторов;
-   добиться низкого значения теплового сопротивления резистивный элемент-корпус.
3. Высокая температурная стабильность (ТХС <±10%) в рабочем интервале температур.
4. В отличие от большинства резисторов сопротивление пробитого элемента стремится к нулю (что более благоприятно для цепей защиты индуктивностей).
5. Высокая воспроизводимость формы сигнала (высокие значения di/dt>25000 А/мкс).
6. Высокие значения максимально допустимой температуры резистора (вплоть до 200оС).

Области применения
   В зависимости от назначения (поглотители, делители, шунты, R-C-D снабберы и др.) таблеточные резисторы могут быть использованы во всех видах электронной, электрофизической и измерительной аппаратуры:
-   системы питания различного рода мощных высокочастотных генераторов и лазеров;
-   мощные преобразователи энергии и частоты;
-   электропривод;
-   снабберные цепи;
-   цепи управления (драйверы) IGBT, GTO и др.

    Условное обозначения резистора:

Р К 2 3 -   УХ Л 2     Для расшифровки обозначения наведите курсор мышки на интересующий элемент обозначения

    Пример записи условного обозначения резистора таблеточного исполнения с максимальным диаметром корпуса 54 мм, первой модификации конструкции на номинальное сопротивление 40 Ом, климатического исполнения "УХЛ", категории размещения 2 при заказе и в конструкторской документации другого изделия:
    Резистор PK233-40 УХЛ 2 ТУ16-93 ЕАИГ.434129.001ТУ.

Основные параметры и характеристики

Наименование параметра Букв.
обозн.

РК223

РК233

Диапазон номинальных
сопротивлений*, Ом
Rnom 1.0÷2.2 2.4÷22 24÷33 36÷82 0.56÷1.0 1.1÷10 11÷18 20÷39
Номинальная мощность
рассеяния, Вт (Тc=85°С)
Pnom 1000 800 650 500 1500 1200 1000 800
Максимально допустимая
температура, °С
Тrm 180 160 140 125 180 160 140 125
Температурная характеристика
сопротивления, %
20 °С ÷ Тrm
-60 °С ÷ 20 °С
ТХС ±10
±20
Тепловое сопротивление
элемент-корпус, °С/Вт
Rthjc 0.08 0.05
Коэффициент напряжения, %/В kU 0.1
Габаритные
размеры **, мм
высота h 14 20
диаметр D 40 54
Прижимное усилие, Н ±10% F 3000 6000
Масса, кг m 0.08 0.18


Наименование параметра Букв.
обозн.

РК243

РК253

Диапазон номинальных сопротивлений *, Ом Rnom 0.39÷
0.68
0.75÷5.6 6.2÷10 11÷22 0.24÷
0.33
0.36÷2.7 3.0÷4.7 5.1÷12
Номинальная мощность
рассеяния, Вт (Тc=85°С)
Pnom 2800 2300 1700 1000 4200 3300 2500 2000
Максимально допустимая
температура, °С
Тrm 180 160 140 125 180 160 140 125
Температурная характеристика
сопротивления, %
20 °С ÷ Тrm
-60 °С ÷ 20 °С
ТХС ±10
±20
Тепловое сопротивление
элемент-корпус, °С/Вт
Rthjc 0.03 0.02
Коэффициент напряжения, %/В kU 0.1
Габаритные
размеры**, мм
высота h 20 26
диаметр D 60 73
Прижимное усилие, Н ±10% F 12000 18000
Масса, кг m 0.25 0.6

Наименование параметра Букв.
обозн.

РК273

РКш273
(шунты)

Диапазон номинальных
сопротивлений*, Ом
Rnom 0.15÷0.18 0.20÷1.5 1.6÷2.7 3.0÷5.6 0.001÷0.1
Номинальная мощность
рассеяния, Вт (Тc=85 °С)
Pnom 7500 6000 4200 4000 10000
Максимально допустимая
температура, °С
Тrm 180 160 140 125 200
Температурная характеристика
сопротивления, %
20 °С ÷ Тrm
-60 °С ÷ 20 °С
ТХС ±10
±20
Тепловое сопротивление
элемент-корпус, °С/Вт
Rthjc 0.01 0.01
Коэффициент напряжения, %/В kU 0.1
Габаритные
размеры **, мм
высота h 26
диаметр D 107
Прижимное усилие, Н ±10% F 25000
Масса, кг m 1.6

* - по ряду E24: 1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.
** - см. рис. 1, 2.
Рабочее импульсное напряжение, Uимп, В Все типы резисторов 1000 1500 2000
Критическое импульсное напряжение, Uкр, В 1250 1900 2500

Конструкция мощного кремниевого резистора таблеточной конструкции РК223.

Рис. 1.

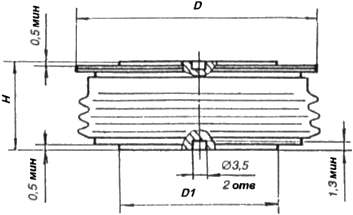

  Конструкция мощного кремниевого резистора таблеточной конструкции РК233, РК243, РК253, РК273.
Рис. 2.

Тип резисторов D, мм D1, мм H, мм Масса, кг
не более
Рис.
РК223-… Ø40 Ø19 14±1 0,08 1
РК233-… Ø54 Ø32 20±1 0,18 2
РК243-… Ø58 Ø38 20±1 0,25 2
РК253-… Ø75 Ø50 26±2 0,6 2
РК273-… Ø107 Ø78 26±1 1,6 2

*Примечание: резисторы РК223, РК233, РК243, РК253 и РК273 являются второй модификацией резисторов РК123, РК133, РК143, РК153 и РК173, соответственно, в технологии изготовления которых использовано техническое решение, позволяющее повысить максимально допустимую температуру резисторов.
