Охладители для силовых приборов

Охладители предназначены для отвода тепла, выделяемого силовыми приборами в охлаждающую среду, в электротехнических и радиотехнических устройствах.
Поставляются охладители воздушных систем охлаждения, предназначенные для приборов штыревого, таблеточного и модульного исполнения.

Воздушные охладители для силовых приборов штыревого типа

Тип охладителя Rthha,°C/Вт
Естественное охлаждение		 Rthha,°C/Вт
Скорость воздуха - 6 м/с		 размеры H*S*L, ммкорпус силового прибора
О111-60 -- 40*35*60 М5Д,ДЛ,Т,ТС - 112

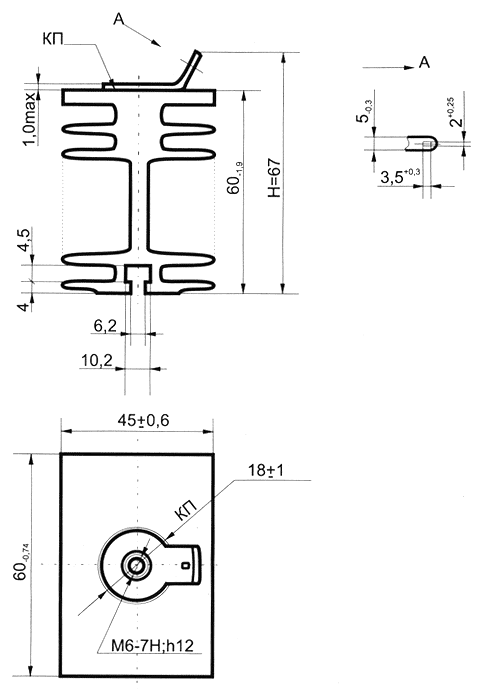

O221-60 (ОР121-60) 5.60- 60*45*60 М6Д,ДЛ,Т,ТС - 122

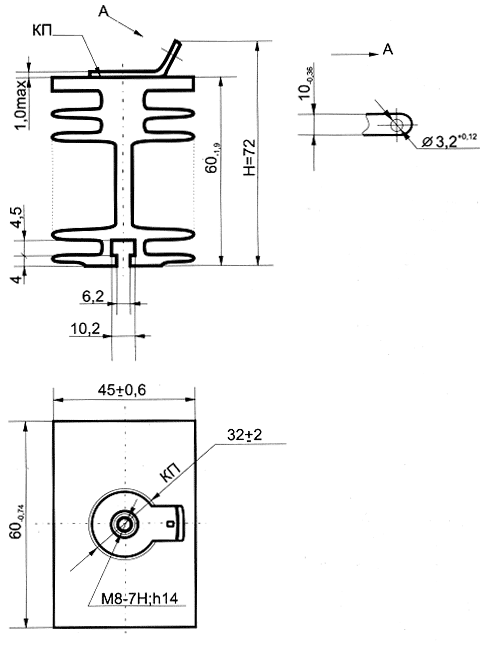

O131-60 2.80- 60*45*60 М8Д,ДЛ,Т,ТС - 132

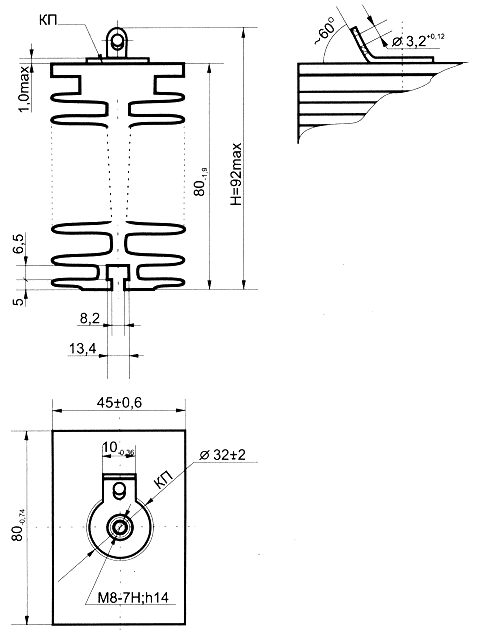

O231-80 2.12- 80*45*80 М8Д,ДЛ,Т,ТС - 132
O331-80 2.120.670 80*45*80 М8Д,ДЛ,Т,ТС - 132
O141-60 2.80- 60*45*60 М10Д,ДЛ,Т,ТС - 142

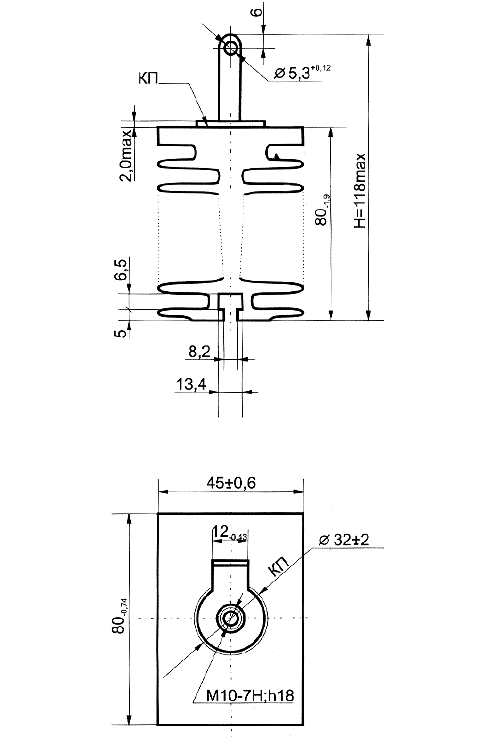

O241-80 2.120.670 80*45*80 М10Д,ДЛ,Т,ТС - 142

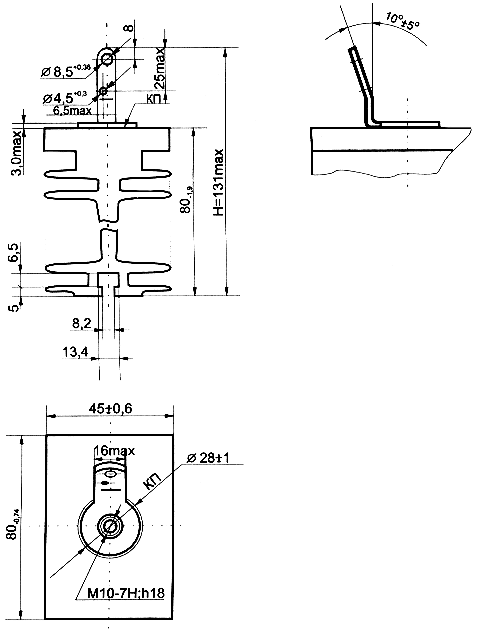

O541-80 1.900.670 штыревое исполнение М10Д,ДЛ,Т,ТС - 142

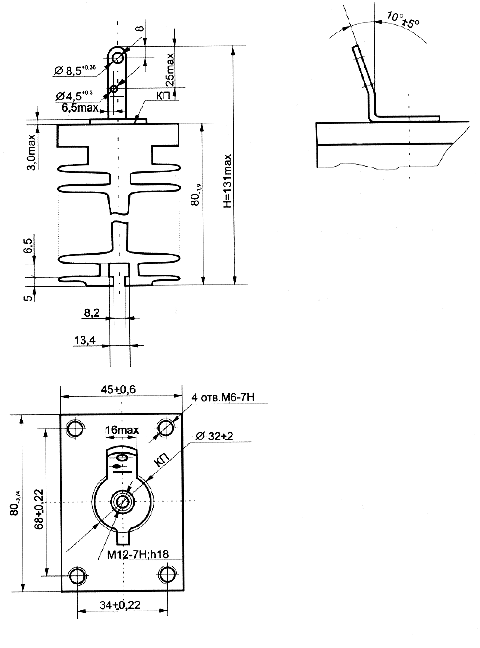

O151-80 1.900.670 штыревое исполнение М12Д,Т,ТБ,ТС - 152, 251

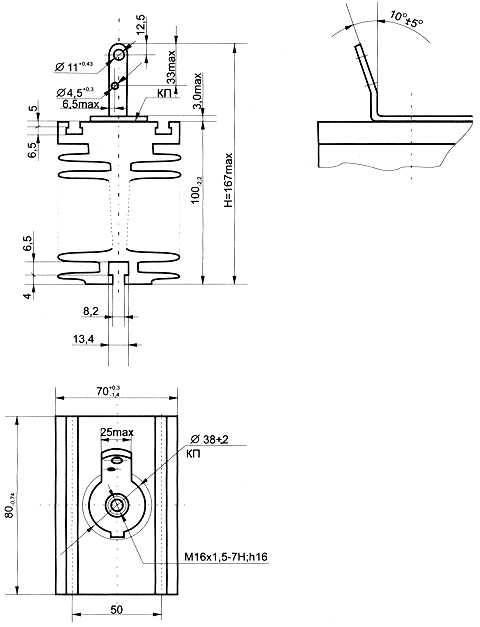

O161-80 1.120.355 100*70*80 М16*1.5ДЧ,ТБ - 261

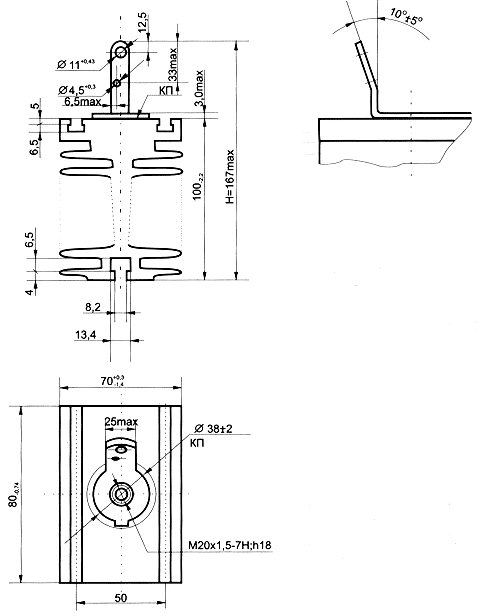

O171-80 1.120.355 100*70*80 М20*1.5Д,ДЛ,Т,ТС - 161, 261

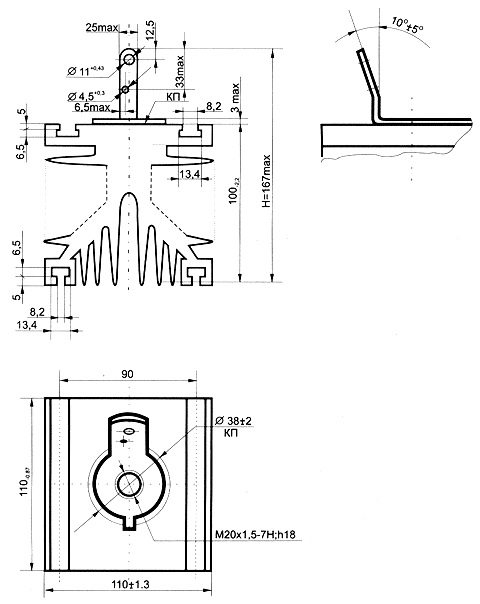

O271-110 0.710.236 100*110*110 М20*1.5Д,ДЛ,Т,ТС - 161, 261

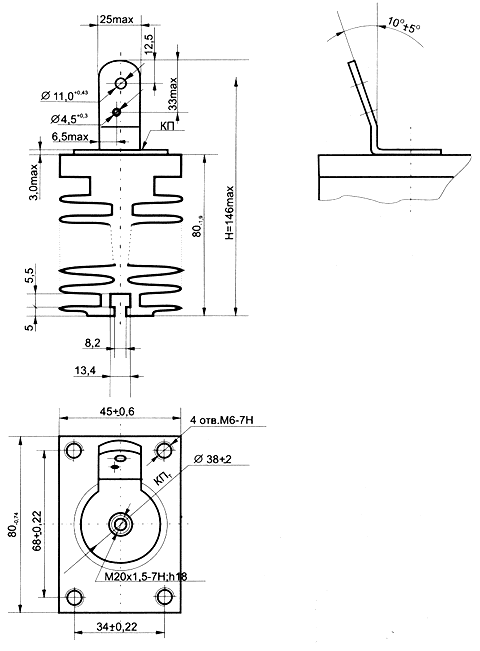

O371-80 1.90.670 80*45*80 М20*1.5Д,ДЛ,Т,ТС - 161, 261
O181-80 1.120.355 100*70*80 М24*1.5Д,ДЛ,Т,ТС - 171, 271

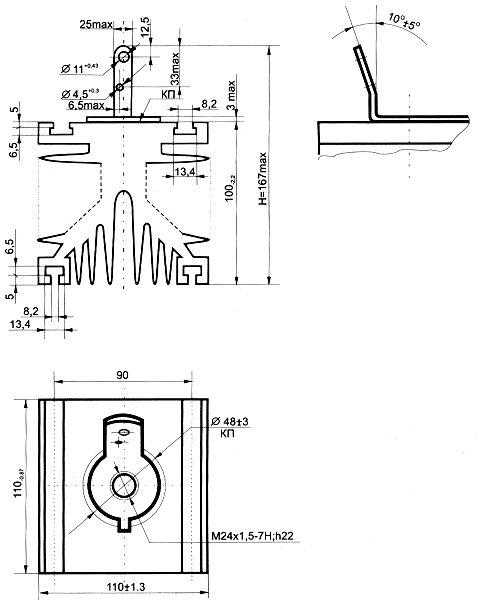

O281-110 0.710.236 100*110*110 М24*1.5Д,ДЛ,Т,ТС - 171, 271

Воздушные охладители для силовых приборов таблеточного типа

O123-100 0.710.212 таблеточное исполнениеД,ДЛ,Т - 123

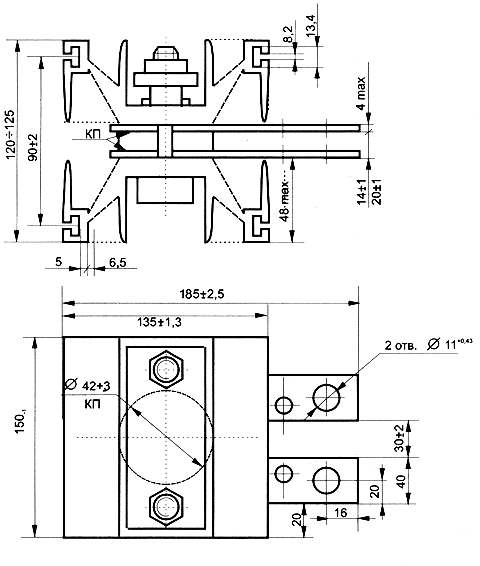

O143-150 0.50.125 130*230*150Д,ДЛ,Т - 133, 143

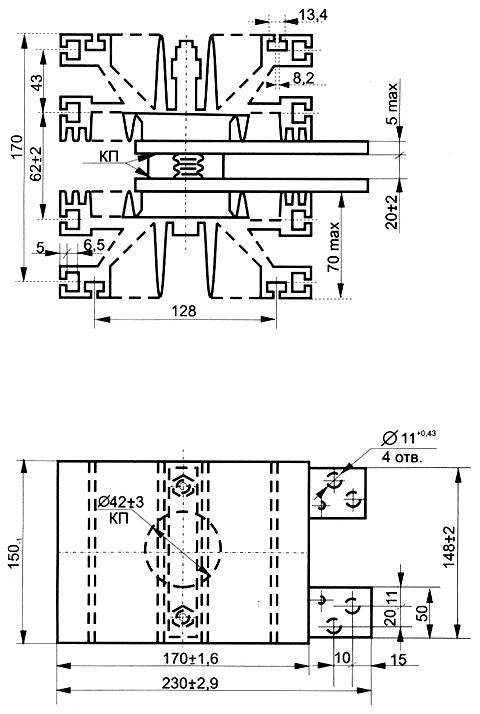

O243-150 0.280.080 170*230*150Д,ДЛ,Т - 133, 143

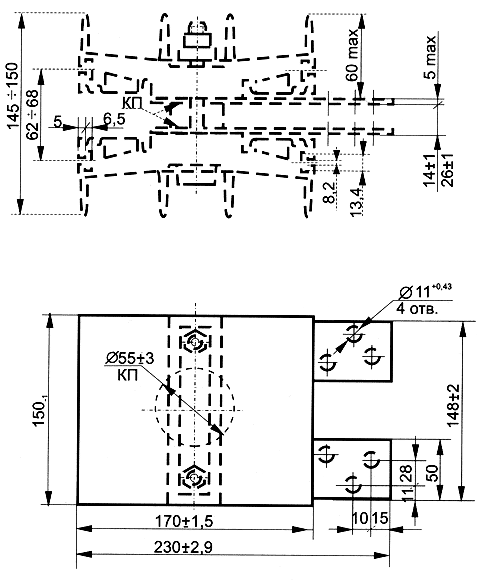

O353-150 0.3550.100 таблеточное исполнениеД,ДЛ,Т - 153, 253

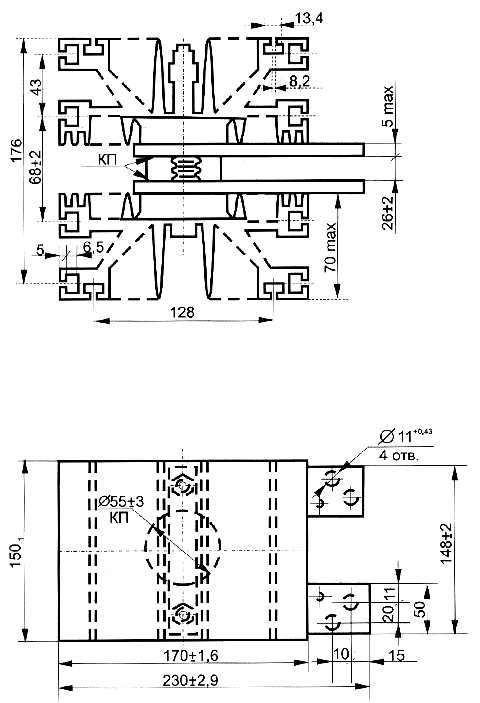

O153-150 0.280.075 176*230*150Д,ДЛ,Т - 153, 253

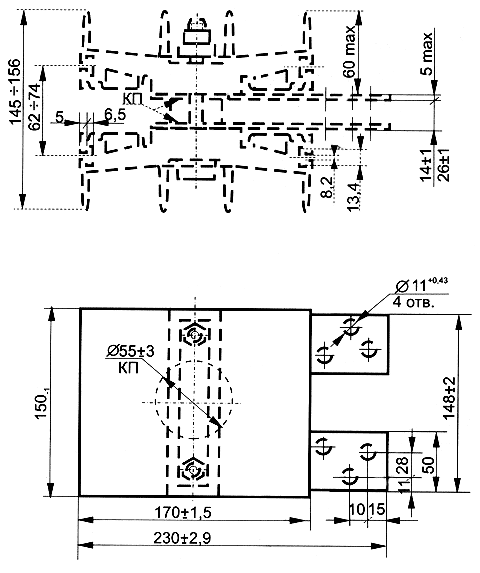

O253-150 0.3550.100 таблеточное исполнениеД,ДЛ,Т - 153, 253

Воздушные охладители для силовых приборов модульного типа

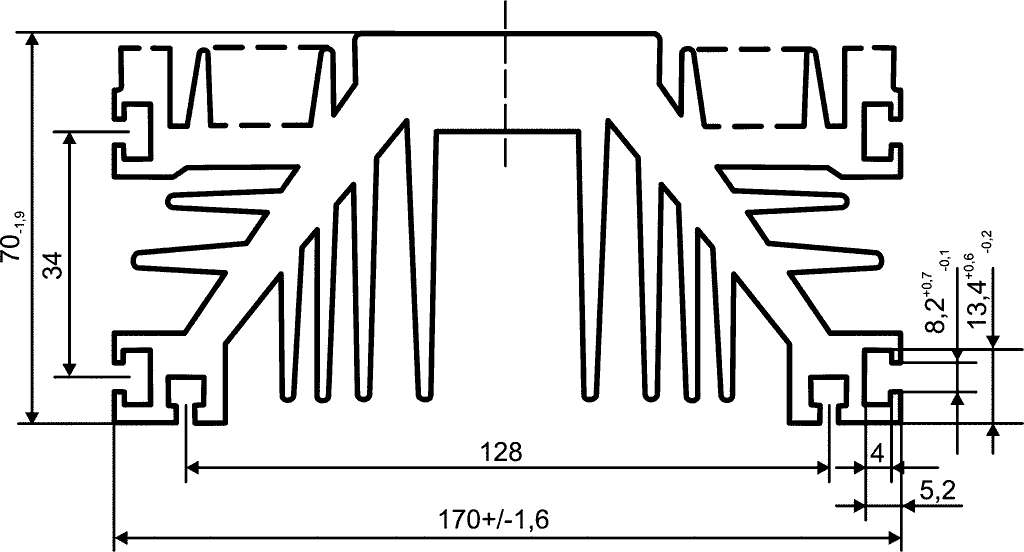

O127-130 --70*170*130модули
O127-150 --70*170*150модули
O127-200 --70*170*200модули
O127-250 --70*170*250модули
O127-350 --70*170*350модули
O127-500 --70*170*500модули

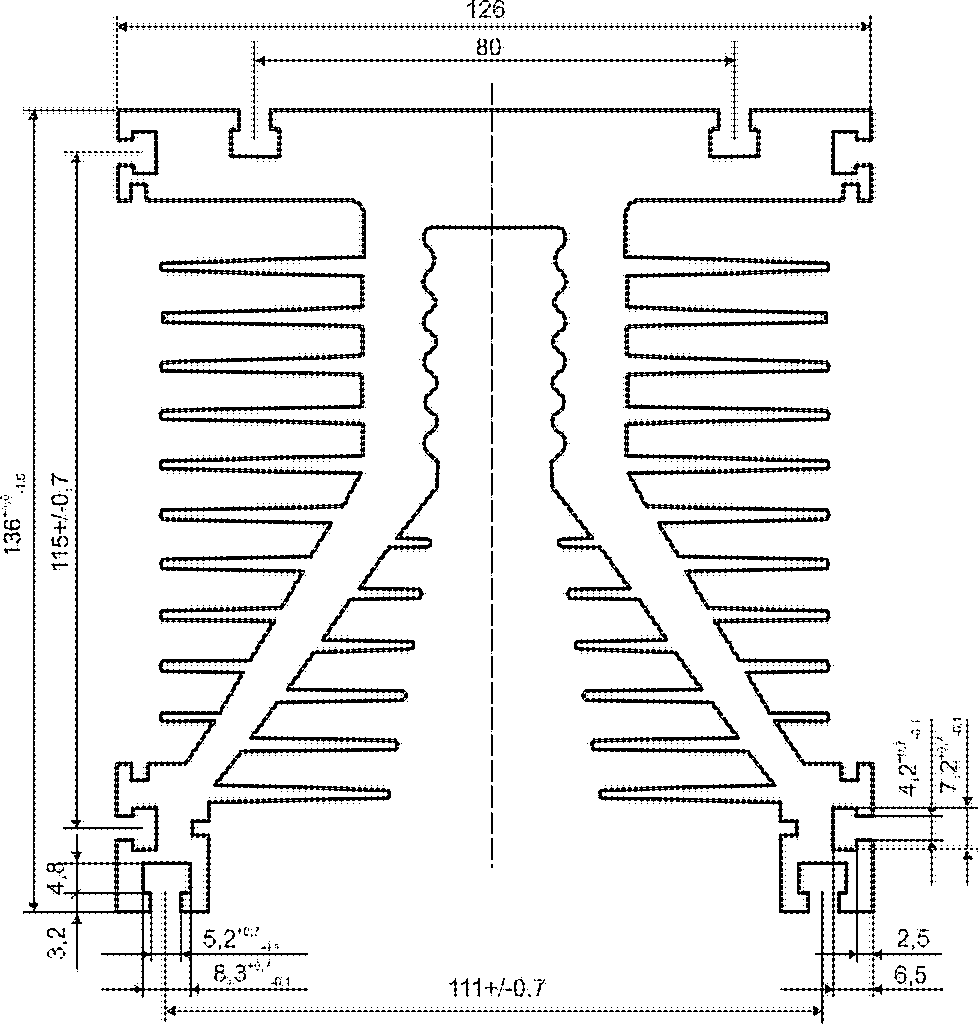

OР344-90 0.66(70)0.170136*126*90модули
OР344-120 0.66(70)0.170136*126*120модули
OР344-180 0.55(85)0.150136*126*180модули
OР344-200 0.66(70)0.170136*126*200модули
OР344-240 0.45(100)0.120136*126*240модули
OР344-300 0.40(150)0.110136*126*300модули
OР344-350 0.35(200)0.100136*126*350модули
OР344-360 0.35(200)0.100136*126*360модули
OР344-500 0.35(200)0.100136*126*500модули
тепловое сопротивление указано ориентировочно и оно зависит от конкретного прибора, установленного в охладитель
